VCO – Oscillatore Controllato in Tensione
Oggi ti spiego cosa è un VCO, o Oscillatore Controllato in Tensione, un componente essenziale in tanti circuiti elettronici, specialmente in telecomunicazioni e sintetizzatori audio. Se vuoi capire come funziona e come usarlo, seguimi che ti porto passo passo.
Cos’è un VCO?
Un VCO è un tipo di oscillatore la cui frequenza di uscita dipende dalla tensione di ingresso. In pratica, cambiando la tensione che gli dai, lui cambia la frequenza del segnale che genera. Questo lo rende molto utile in sistemi dove serve controllare il segnale senza modificare fisicamente il circuito.
Perché usare un VCO?
- Modulazione di frequenza (FM) e sintesi audio.
- Generazione di clock variabile in circuiti digitali.
- Comunicazioni RF per sintetizzatori di frequenza.
- Sistemi PLL (Phase Locked Loop) per stabilizzare frequenze.
Come funziona un VCO?
Immagina di avere un oscillatore LC (induttore e condensatore) o un oscillatore a cristallo, ma al posto di componenti fissi, hai un varicap, un diodo a capacità variabile, che cambia capacità al variare della tensione. Cambiando la capacità, cambi la frequenza dell’oscillatore. Questo è il principio base.
Esempio tecnico pratico

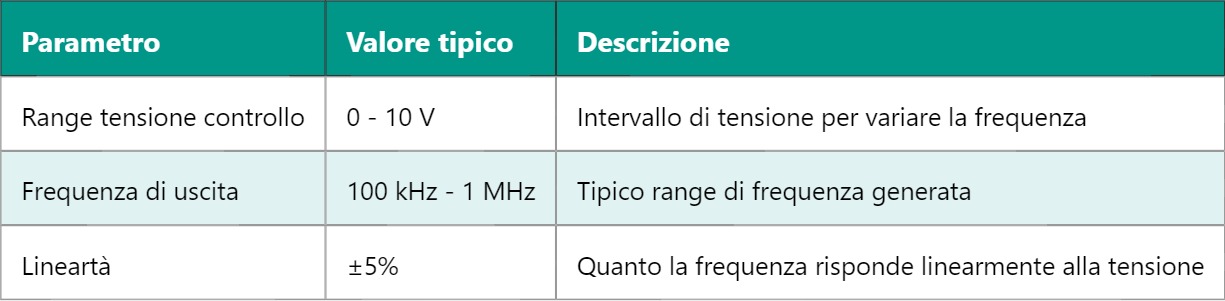

Prendi un semplice circuito con un amplificatore operazionale, un varicap e un resistore. Alimenta il varicap con una tensione di controllo variabile da 0 a 10V. Quando la tensione sale, la capacità diminuisce e la frequenza dell’oscillatore aumenta. Se la tensione scende, succede il contrario.
Ora, immagina di voler integrare questo VCO in un PLL. Il PLL prende questo segnale e lo confronta con un riferimento fisso, regolando automaticamente la tensione al VCO per mantenere la frequenza stabile. Ecco perché il VCO è il cuore di molti sistemi di sintesi di frequenza.
Un’altra cosa che ti voglio far notare: se il VCO non è ben progettato, può avere problemi di rumore o instabilità. Per esempio, se usi un semplice circuito RC, la precisione sarà scarsa. Per migliorare, spesso si usa una topologia a oscillatore a ponte di Wien o a cristallo, che garantiscono stabilità maggiore.
Per esempio, pensa a un sintetizzatore musicale: il VCO ti permette di cambiare il tono semplicemente muovendo una manopola (che regola la tensione). Se fosse un oscillatore fisso, saresti bloccato su un solo suono. Quindi capisci l’importanza di un VCO per flessibilità e controllo.
In conclusione, un VCO è un componente versatile che ti permette di ottenere segnali variabili in frequenza tramite una tensione di controllo, cosa fondamentale in tantissime applicazioni elettroniche.
Domani vedremo come funziona un PLL (Phase Locked Loop), che è spesso abbinato al VCO per stabilizzare e controllare segnali di frequenza, quindi non perderti il prossimo approfondimento!
