VFD – Variable Frequency Drive
Oggi voglio spiegarti cos’è un VFD, ovvero un Variable Frequency Drive. In parole semplici, si tratta di un dispositivo elettronico usato per controllare la velocità e la coppia di motori elettrici, variando la frequenza e la tensione di alimentazione. In questo articolo vedremo nel dettaglio come funziona un VFD, perché è così importante nell’industria moderna e ti racconterò qualche esempio tecnico per aiutarti a capire meglio il tutto.
Cos’è un VFD e perché serve?
Un VFD è un convertitore di frequenza che permette di regolare la velocità di un motore AC (corrente alternata) modificando la frequenza e la tensione della corrente fornita al motore stesso. I motori elettrici, di base, girano a una velocità legata alla frequenza della rete elettrica (ad esempio 50 o 60 Hz). Cambiando questa frequenza con il VFD, puoi far girare il motore più velocemente o più lentamente rispetto alla velocità nominale.
In pratica, un VFD ti dà il controllo preciso sul funzionamento del motore, consentendo risparmi energetici, riduzione dell’usura meccanica e miglioramento delle prestazioni di macchine e impianti.
Come funziona un VFD?
Un VFD è composto da tre blocchi principali:
- Raddrizzatore: converte la corrente alternata (AC) dalla rete in corrente continua (DC).
- Bus DC: un circuito che stabilizza e immagazzina l’energia in corrente continua.
- Inverter: riconverte la corrente continua in corrente alternata a frequenza e tensione variabili, che vengono poi fornite al motore.
Per esempio, se vuoi far girare un motore a metà velocità, il VFD abbassa la frequenza da 50 Hz a 25 Hz e adegua proporzionalmente la tensione per mantenere il corretto funzionamento.
Esempio tecnico pratico: controllo di un motore asincrono con VFD
- Hai un motore asincrono trifase da 3 kW alimentato a 400 V e 50 Hz.
- Il VFD riceve la rete AC, la trasforma in DC e poi genera una nuova AC con frequenza impostata da te, ad esempio 30 Hz per ridurre la velocità.
- Il motore gira così più lentamente, senza bisogno di meccanismi meccanici come ingranaggi o riduttori.
- Questo abbassa il consumo di energia quando non è richiesta piena velocità, aumentando l’efficienza.
Vantaggi principali dell’uso di un VFD
- Risparmio energetico: diminuendo la velocità del motore si riduce notevolmente il consumo elettrico, specie nelle pompe e nei ventilatori.
- Controllo preciso: puoi regolare la velocità in modo continuo e flessibile, adattandola alle esigenze del processo.
- Riduzione dell’usura: avvii dolci riducono gli stress meccanici su motore e macchina, allungandone la vita utile.
- Funzioni di protezione: molti VFD offrono protezione da sovracorrenti, sovratensioni e surriscaldamento.

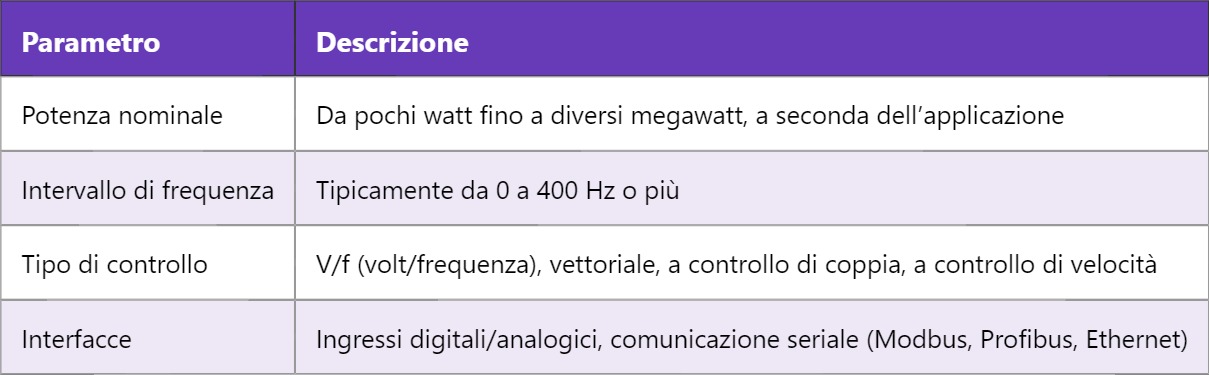

Caratteristiche tecniche comuni di un VFD
Ti dico una cosa: se hai mai notato come in certi impianti industriali le macchine si muovono in modo molto fluido, senza scatti o vibrazioni improvvise, probabilmente stanno usando proprio un VFD. Questo controllo intelligente fa la differenza, anche se a volte non ce ne accorgiamo.
Nel mondo moderno, i VFD sono essenziali in tantissimi settori, dall’automazione industriale all’edilizia, dal trattamento acque alle industrie alimentari. La loro capacità di modulare la velocità di motori elettrici ha rivoluzionato il modo di risparmiare energia e aumentare l’efficienza dei processi.
Domani scopriremo come funziona il controllo vettoriale nei VFD, una tecnica avanzata che permette di ottenere un controllo ancora più preciso e reattivo sui motori, specialmente in applicazioni critiche come robotica e macchinari ad alta precisione. Restiamo sintonizzati!
