VRM – Voltage Regulator Module
Oggi ti parlo di un componente fondamentale nel mondo dell’elettronica digitale, in particolare nei computer e nei dispositivi ad alte prestazioni: il VRM, cioè il Voltage Regulator Module. In questo articolo andremo a fondo su cosa sia il VRM, come funziona, perché è così importante per la stabilità e le prestazioni di un sistema elettronico, e ti darò qualche esempio tecnico per farti capire bene il tutto. Andiamo!
Cos’è il VRM?
Il VRM è un modulo elettronico che ha il compito di fornire una tensione stabile e regolata ai componenti sensibili, come il processore (CPU) o la scheda grafica (GPU). Il motivo per cui serve un VRM è semplice: i componenti digitali hanno bisogno di tensioni precise e costanti per funzionare correttamente, ma l’alimentazione principale (ad esempio l’alimentatore del PC) fornisce tensioni più alte e variabili. Qui entra in gioco il VRM, che abbassa e stabilizza questa tensione rendendola adatta al carico specifico.
Come funziona un VRM?
In sostanza, un VRM è un regolatore di tensione switching, cioè un convertitore DC-DC che utilizza transistor (spesso MOSFET), induttori e condensatori per trasformare una tensione d’ingresso più alta in una tensione d’uscita più bassa e stabile. Ma non è tutto: il VRM deve rispondere molto velocemente alle variazioni di carico che il processore impone, regolando dinamicamente la tensione per mantenere la stabilità senza sprechi energetici.
Struttura tecnica di un VRM
Un VRM moderno è composto da più fasi (phases), ognuna costituita da un MOSFET di potenza, un induttore e un condensatore. Più fasi ci sono, più la corrente può essere distribuita uniformemente, riducendo il calore e migliorando l’efficienza.
- Controller: gestisce il funzionamento del VRM, monitorando tensione, corrente e temperatura.
- MOSFET: agisce come interruttore ad alta velocità per modulare la tensione in uscita.
- Induttore: immagazzina energia e aiuta a mantenere la corrente costante.
- Condensatori: filtrano il segnale e stabilizzano la tensione eliminando rumore e oscillazioni.
Perché il VRM è così importante?
Ti dico la verità: un buon VRM fa la differenza tra un sistema stabile e uno che crasha continuamente o si surriscalda. Se il VRM non è efficiente o non risponde bene ai cambiamenti di carico, il processore può ricevere tensioni instabili che causano errori, blocchi o persino danni hardware. Nei computer da gaming o server, il VRM è ancora più cruciale perché deve reggere carichi elevati e continui senza surriscaldarsi.
Esempio pratico: VRM nella CPU di un PC
- L’alimentatore fornisce una tensione stabile di 12V.
- Il VRM trasforma questi 12V in una tensione più bassa, tipicamente tra 0.8V e 1.4V, necessaria per la CPU.
- Quando la CPU cambia carico, ad esempio passando da un’attività leggera a un carico pesante come un gioco, il VRM regola rapidamente la tensione per mantenere la stabilità.
- Il controller del VRM monitora costantemente la situazione e regola il duty cycle dei MOSFET per mantenere l’efficienza e ridurre la dissipazione di calore.

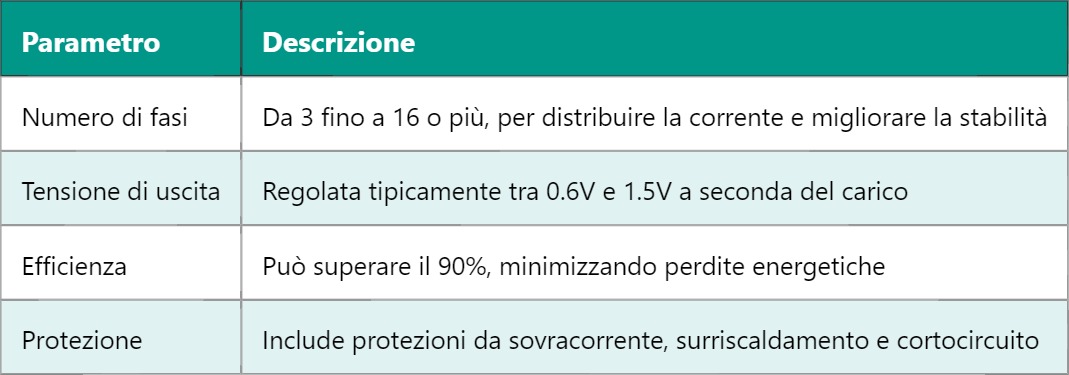

Caratteristiche tecniche di un VRM
Un aspetto interessante è che i VRM sono anche uno degli elementi che influenzano l’overclocking: se il VRM è di qualità superiore e con più fasi, permette di spingere la CPU oltre le sue specifiche senza rischi immediati.
Non dimenticare che il VRM deve anche gestire il calore, quindi spesso è collegato a dissipatori di calore o addirittura a sistemi di raffreddamento attivi per mantenere la temperatura entro limiti accettabili.
Domani scopriremo come funziona il Load Line Calibration (LLC), una tecnica che lavora a stretto contatto con il VRM per migliorare ulteriormente la stabilità della tensione sotto carico variabile. Ti aspetto per approfondire insieme!
