ZVR – Zero Voltage Relay
Oggi ti parlo di un componente che, anche se poco conosciuto al grande pubblico, è fondamentale in molti impianti elettrici e sistemi di automazione: il ZVR, ovvero il Zero Voltage Relay. In questo articolo vedremo insieme cosa sia, come funziona, dove si usa e perché ti conviene conoscere bene questo dispositivo se lavori con il controllo di motori o con la gestione di carichi elettrici.
Cos’è un Zero Voltage Relay (ZVR)?
Il Zero Voltage Relay è un relè speciale che commuta il carico elettrico solo quando la tensione di rete attraversa il valore zero, ovvero il punto in cui la tensione alternata cambia segno da positiva a negativa o viceversa. Questo comportamento aiuta a minimizzare i disturbi, ridurre le sollecitazioni elettriche e proteggere i componenti collegati.
Se non hai mai sentito parlare di questo relè, immagina un interruttore che si chiude solo nel momento esatto in cui la corrente è praticamente nulla. Così si evita di fare “scintille” o stressare i contatti.
Come funziona tecnicamente uno ZVR?
Il principio alla base è semplice ma efficace: il circuito interno del relè monitora la tensione di rete e attende che questa passi per lo zero volt, quindi aziona il contatto per accendere o spegnere il carico. Il vantaggio principale è che il carico viene collegato o scollegato quando la corrente è minima, evitando picchi e sovratensioni.
Spesso lo ZVR è utilizzato insieme a un triac o a un tiristore per controllare carichi resistivi o induttivi senza generare interferenze elettromagnetiche (EMI) e senza danneggiare i componenti.
Esempio tecnico pratico: ZVR nel controllo di un motore AC
- Immagina un motore elettrico alimentato da rete AC a 230V.
- Se accendi o spegni il motore senza alcun controllo, i contatti possono chiudersi quando la tensione è alta, causando picchi di corrente e usura precoce.
- Con uno ZVR, invece, il comando arriva solo quando la tensione passa per zero, riducendo fortemente le correnti di spunto.
- Il risultato è un avvio più dolce, meno rumore elettrico e una maggiore durata del motore e del sistema di commutazione.

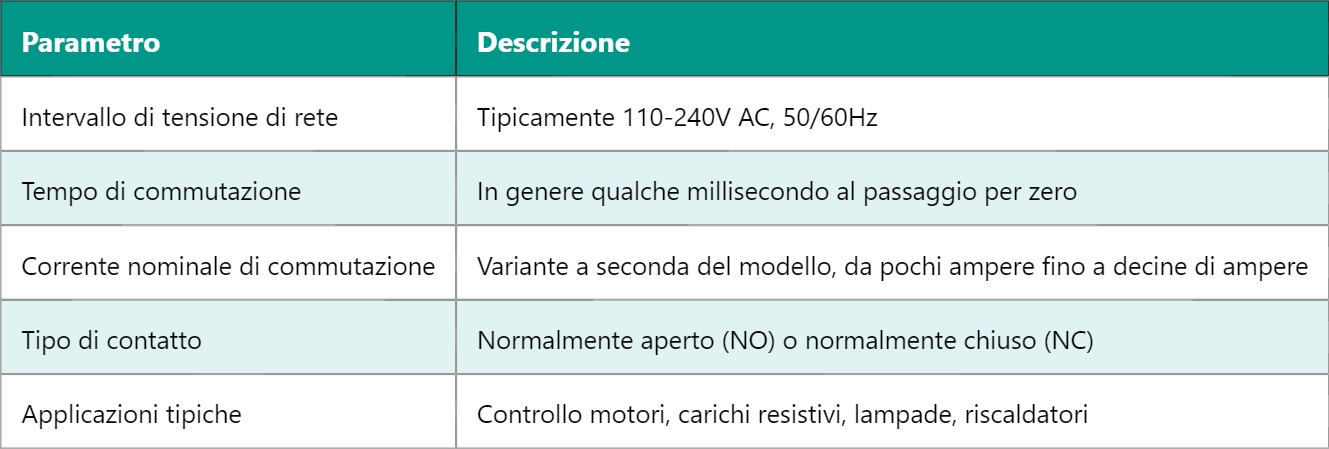

Caratteristiche tecniche di un Zero Voltage Relay
Perché usare uno ZVR e quali vantaggi offre?
Ti dico che usare uno Zero Voltage Relay può fare davvero la differenza nei tuoi progetti, soprattutto se vuoi aumentare la vita utile degli apparecchi collegati. Il commutare al passaggio per zero minimizza la generazione di archi elettrici, diminuisce i disturbi radioelettrici e protegge i contatti meccanici e semiconduttori. Questo si traduce in meno manutenzione e maggiore affidabilità.
In più, in ambienti industriali o domestici con molti carichi elettrici, lo ZVR aiuta a mantenere stabile la rete evitando bruschi picchi di corrente che potrebbero far scattare protezioni o interferire con altri dispositivi.
Un’ultima cosa: il principio del commutare al passaggio per zero è anche alla base dei dimmer elettronici e dei regolatori di potenza, quindi capirlo ti apre la strada per lavorare con tanti dispositivi moderni che usano questo concetto per gestire energia in modo intelligente.
Domani vedremo come funziona il Triac e il suo ruolo nel controllo elettronico della potenza, un argomento strettamente collegato allo ZVR che ti aiuterà a completare il quadro dei dispositivi per la gestione della corrente alternata.
