La Calcolatrice Pi Attenuatore permette di calcolare rapidamente i valori delle resistenze in un attenuatore a configurazione Pi, utile per adattare impedenze e ridurre segnali RF in circuiti di trasmissione e ricezione. Lo strumento richiede l’inserimento della perdita desiderata in dB e l’impedenza del sistema.

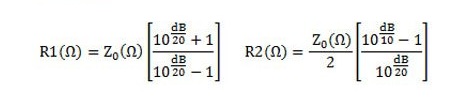

Equazioni per l’Attenuatore a Pi
R1 = Z₀ × (K + 1) / (K − 1)
R2 = Z₀ × (K² − 1) / (2 × K)
dove K = 10^(A/20), A è l’attenuazione in dB e Z₀ è l’impedenza del sistema.
Spiegazione del Calcolo
L’attenuatore a Pi è costituito da due resistenze in parallelo ai lati e una resistenza in serie al centro. R1 rappresenta le resistenze in shunt e R2 la resistenza in serie. La costante K deriva dal rapporto lineare della perdita desiderata. Questi valori assicurano che il circuito rispetti l’impedenza del sistema e riduca il segnale secondo i dB specificati.
Esempi di Calcolo
Esempio 1: A = 6 dB, Z₀ = 50 Ω. Risultato: R1 ≈ 76.63 Ω, R2 ≈ 16.18 Ω
Esempio 2: A = 10 dB, Z₀ = 75 Ω. Risultato: R1 ≈ 117.9 Ω, R2 ≈ 23.85 Ω
Applicazioni della Calcolatrice Pi Attenuatore
- Progettazione e taratura di attenuatori RF in trasmettitori e ricevitori
- Adattamento di impedenza tra diverse sezioni di circuito
- Riduzione controllata della potenza del segnale in sistemi RF
- Test e misura di componenti RF in laboratorio
- Ottimizzazione di circuiti di comunicazione senza introdurre distorsioni
