Connettore RCA – Radio Corporation of America Connector
Oggi ti spiego tutto sul connettore RCA, uno standard semplice ma fondamentale nell’elettronica. Se ti sei mai chiesto come collegare un dispositivo audio o video senza complicazioni, questo è quello che devi sapere. Il connettore RCA è usato per trasmettere segnali audio e video tra dispositivi elettronici e lo trovi spesso in televisori, amplificatori, lettori DVD e molto altro.
Cos’è un connettore RCA?
Il connettore RCA, chiamato così dalla Radio Corporation of America che l’ha introdotto, è un tipo di connettore usato per trasportare segnali analogici. È composto da un perno centrale che trasporta il segnale e da un anello esterno che funge da massa o terra.
Caratteristiche tecniche principali
- Tipo di segnale: analogico, audio o video
- Impedanza tipica: 75 ohm per segnali video, 50-100 ohm per audio
- Numero di conduttori: due (segnale + massa)
- Connessione: maschio e femmina, con aggancio semplice a pressione
Come funziona il connettore RCA?
In parole semplici, il pin centrale trasmette il segnale, mentre la parte esterna metallica serve a schermare e chiudere il circuito a massa. Questo garantisce che il segnale non venga disturbato da interferenze esterne. Ad esempio, se colleghi un lettore DVD alla tua TV usando un cavo RCA, il segnale video passa dal perno centrale del cavo al ricevitore della TV, mentre la massa aiuta a evitare rumori o disturbi.
Tipi di cavi RCA e loro usi
- Audio stereo: solitamente due connettori RCA (rosso per il canale destro, bianco o nero per il sinistro).
- Video composito: un solo connettore giallo per il segnale video analogico standard.
- Component video: tre connettori (rosso, verde e blu) per una qualità video superiore, usato spesso con DVD e console di gioco.
Esempio pratico
Immagina di voler collegare un amplificatore a un giradischi vecchio stile. Utilizzerai due cavi RCA, uno per il canale destro e uno per il sinistro. Inserendo i connettori nei rispettivi ingressi dell’amplificatore, assicuri la trasmissione chiara del suono. Se noti un rumore o interferenza, controlla che i connettori siano ben saldi e che il cavo non sia danneggiato, perché un contatto difettoso crea problemi di segnale.

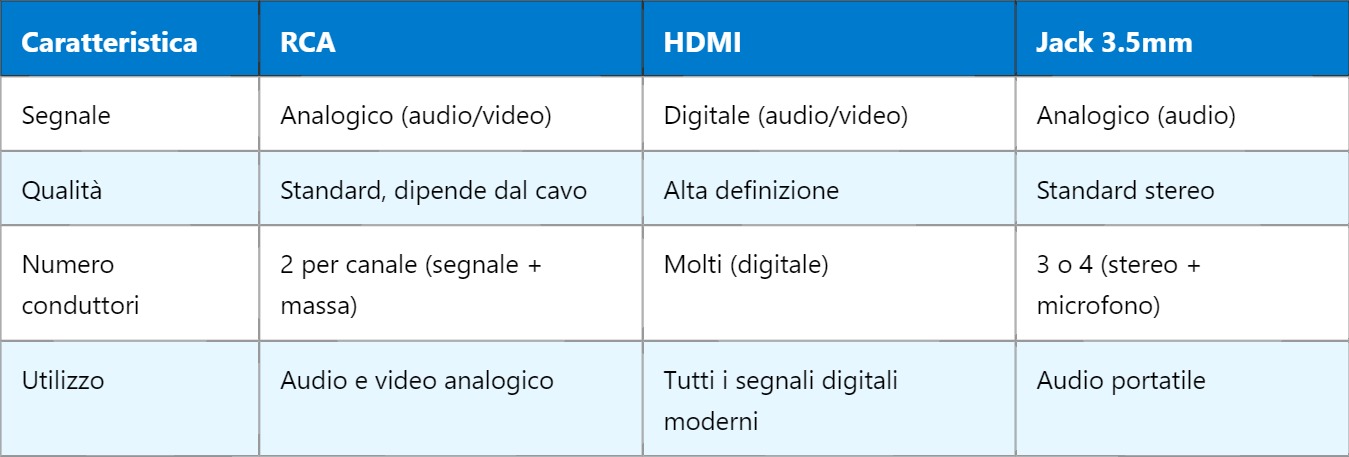

Tabella comparativa: RCA vs altri connettori audio/video
Capire l’RCA ti aiuta a non confonderti con tanti tipi di connettori e a scegliere quello giusto per il tuo impianto. Ricorda, la semplicità di questo connettore è la sua forza: lo trovi ovunque e funziona bene per segnali analogici base. Se però vuoi qualità superiore e segnali digitali, esistono alternative come l’HDMI.
Ora sai come funziona il connettore RCA e come usarlo al meglio per collegare i tuoi dispositivi elettronici. Domani vedremo un argomento collegato, come il cavo coassiale, che spesso si usa insieme all’RCA per migliorare la qualità del segnale video. Restiamo in contatto!
