Il Convertitore VSWR in Coefficiente di Riflessione consente di calcolare rapidamente la quantità di segnale riflesso in un sistema RF in base al valore del VSWR (Voltage Standing Wave Ratio). È uno strumento utile per chi lavora con linee di trasmissione, antenne o dispositivi RF, per valutare il grado di adattamento dell’impedenza e ottimizzare l’efficienza del sistema.
Equazione di Conversione

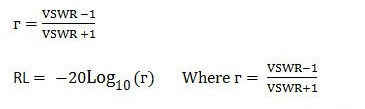

Γ = (VSWR − 1) / (VSWR + 1)
Interpretazione dell’Equazione
L’equazione mostra la relazione diretta tra il rapporto d’onda stazionaria e il coefficiente di riflessione. Quando il valore di VSWR è uguale a 1, il sistema è perfettamente adattato e non si verifica alcuna riflessione, quindi Γ = 0. All’aumentare del VSWR, cresce anche il coefficiente di riflessione, indicando un disadattamento maggiore tra la linea e il carico. Questo parametro è fondamentale per quantificare le perdite dovute alla riflessione del segnale in sistemi RF.
Esempi di Calcolo
Esempio 1: VSWR = 1.5
Risultato: Γ = 0.2
Esempio 2: VSWR = 2.0
Risultato: Γ = 0.33333333
Esempio 3: VSWR = 10.0
Risultato: Γ = 0.81818182
Applicazioni del Convertitore VSWR in Coefficiente di Riflessione
- Analisi dell’adattamento di impedenza in sistemi di trasmissione RF
- Progettazione e test di antenne con riduzione delle perdite di ritorno
- Controllo della qualità dei cavi coassiali e delle connessioni RF
- Verifica delle prestazioni di amplificatori e moduli a microonde
- Utilizzo educativo per comprendere la relazione tra onde stazionarie e riflessioni
