Filtro BAW – Bulk Acoustic Wave Filter
Oggi ti spiego cosa è un filtro BAW e come funziona in ambito elettronico, così potrai capire bene perché è importante nelle comunicazioni moderne. Un filtro Bulk Acoustic Wave (BAW) sfrutta le onde acustiche che si propagano nel volume di un materiale per selezionare frequenze specifiche, il che è fondamentale per i dispositivi RF come i telefoni cellulari e i sistemi wireless.
Cos’è un filtro BAW?
Il filtro BAW è un tipo di filtro a radiofrequenza che utilizza onde acustiche di volume per filtrare segnali. Diversamente dai filtri SAW (Surface Acoustic Wave) che usano onde superficiali, qui le onde si propagano attraverso lo spessore del materiale, tipicamente un cristallo piezoelettrico come il nitruro di silicio o il quarzo.
Come funziona un filtro BAW?
- Il segnale elettrico entra nel dispositivo e viene convertito in onde acustiche tramite un trasduttore piezoelettrico.
- Queste onde viaggiano attraverso il volume del materiale, risonando a frequenze precise dipendenti dalle dimensioni e dal materiale.
- Solo le frequenze risonanti passano attraverso il filtro; le altre vengono attenuate.
- Infine, un altro trasduttore riconverte le onde acustiche in segnale elettrico filtrato.
Esempio pratico: filtro BAW in un telefono cellulare
Immagina di avere un telefono che deve distinguere tra segnali WiFi, LTE e Bluetooth, tutti a frequenze simili. Il filtro BAW agisce come un guardiano, lasciando passare solo la banda LTE richiesta e bloccando interferenze. Senza questo filtro, i segnali si mescolerebbero e la comunicazione diventerebbe rumorosa o impossibile.
Vantaggi del filtro BAW
- Alta qualità del segnale grazie a una selettività precisa
- Dimensioni ridotte, perfetto per dispositivi compatti
- Elevata capacità di potenza, quindi adatto anche per trasmissioni forti
- Funzionamento stabile in un ampio range di temperature

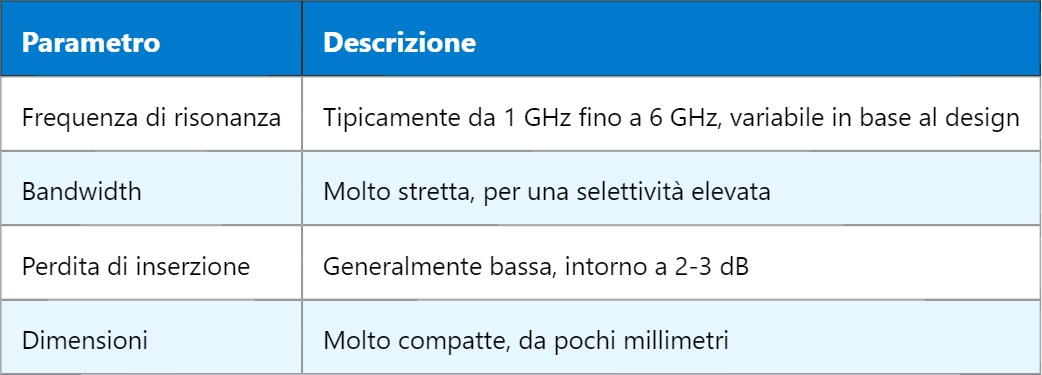

Caratteristiche tecniche importanti
Adesso, se vuoi approfondire come si realizzano fisicamente questi filtri, considera che vengono prodotti usando processi microfabbricazione, simili a quelli dei chip elettronici. Questo permette una precisione estrema nei parametri acustici, fondamentale per mantenere la qualità del segnale.
Un altro aspetto interessante è la differenza tra BAW e SAW: i filtri SAW sono più economici ma limitati in frequenza e potenza. I filtri BAW, invece, si usano soprattutto nelle bande più alte e nei dispositivi che richiedono prestazioni superiori.
Domani approfondiremo il filtro SAW (Surface Acoustic Wave) e vedremo quando è meglio usarlo rispetto al BAW. Ti aiuterà a capire meglio il mondo dei filtri acustici e le loro applicazioni nel settore RF.
