UVLO – Under Voltage Lock Out
Oggi ti parlerò di un concetto fondamentale nel mondo dell’elettronica di potenza: UVLO, cioè Under Voltage Lock Out. In questo articolo vedremo cos’è, come funziona e perché è così importante per proteggere i circuiti elettronici da condizioni di tensione troppo basse. Ti spiegherò tutto con esempi tecnici per farti capire davvero come si applica questo meccanismo nei dispositivi reali.
Cos’è l’Under Voltage Lock Out (UVLO)?
UVLO è un circuito o una funzione integrata che monitora la tensione di alimentazione e blocca il funzionamento del dispositivo se la tensione scende sotto una certa soglia minima di sicurezza. In altre parole, UVLO “spegne” o mantiene spento un circuito se la tensione è troppo bassa per garantire un funzionamento corretto e stabile.
Under voltage lockout – uvlo
Questo è importante perché lavorare con una tensione insufficiente può causare malfunzionamenti, comportamenti imprevedibili o addirittura danneggiare il dispositivo stesso.
Come funziona un circuito UVLO?
Il circuito UVLO confronta continuamente la tensione di alimentazione con una soglia preimpostata. Se la tensione è inferiore alla soglia, il circuito di blocco attiva un segnale che mantiene il dispositivo spento o in reset. Quando invece la tensione risale sopra la soglia, il dispositivo può finalmente avviarsi.
Spesso questa soglia non è rigida, ma presenta un comportamento chiamato “isteresi”, cioè una differenza tra la soglia di spegnimento e quella di riaccensione, per evitare che il dispositivo si accenda e spenga continuamente se la tensione oscilla intorno al valore limite.
Esempio tecnico: UVLO in un regolatore di tensione switching
- Immagina un regolatore DC-DC step-down che deve fornire 5V costanti a un microcontrollore.
- Se la tensione di ingresso scende sotto i 7V a causa di una batteria quasi scarica, il circuito UVLO blocca il regolatore per evitare tensioni instabili in uscita.
- Quando la batteria viene ricaricata o la tensione risale sopra i 7.5V (valore di riaccensione con isteresi), il regolatore riprende a funzionare.
Questo meccanismo protegge il microcontrollore da una alimentazione scorretta che potrebbe causare errori di calcolo o blocchi.

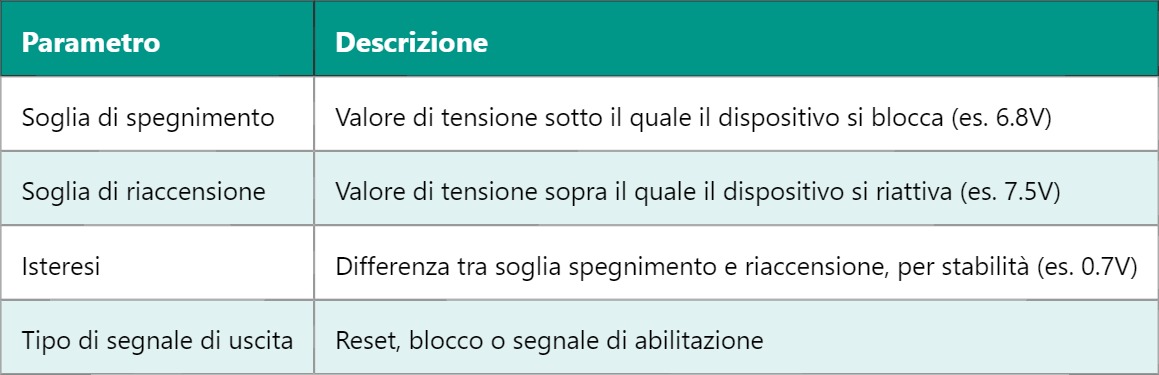

Caratteristiche tecniche tipiche del UVLO
Perché usare l’UVLO? Te lo dico in parole semplici
Se stai progettando un circuito alimentato a batteria o con alimentatori instabili, l’UVLO ti salva da problemi seri. Immagina un dispositivo che tenta di lavorare con tensione troppo bassa: potrebbe fare errori, bloccarsi o addirittura danneggiarsi. Con l’UVLO, il circuito si spegne prima che questo accada, aspettando che la tensione torni a livelli sicuri.
In pratica, è un sistema di protezione semplice ma indispensabile per aumentare affidabilità e durata dei tuoi progetti elettronici.
Un altro aspetto interessante è che molti microcontrollori e componenti integrati hanno già integrato il UVLO, così non devi sempre progettarlo esternamente, ma devi solo sapere come funziona e perché è importante.
Domani, continueremo esplorando il tema dei Brown-Out Reset, un concetto strettamente legato all’UVLO che serve a proteggere i microcontrollori da cadute di tensione improvvise. Ti assicuro che sarà un approfondimento molto utile per chi lavora con sistemi digitali alimentati a batteria o in ambienti critici.
