Oggi ti spiego che cos’è il VLSI, ovvero Very Large Scale Integration, una tecnica fondamentale nel mondo dell’elettronica per integrare milioni di transistor in un singolo chip di silicio. Se ti sei mai chiesto come un microprocessore moderno possa contenere miliardi di componenti minuscoli, il VLSI è la risposta.

Cos’è il VLSI e perché conta?

VLSI significa inserire un numero enorme di circuiti integrati in uno spazio ridottissimo. Questo permette di creare chip potenti, veloci e con consumi bassi, usati in tutto: dai computer agli smartphone, fino ai dispositivi IoT. In parole semplici, è come se tu potessi mettere una città intera dentro a una scatola piccolissima.

Componenti di base e tecnologia

  • Transistor: sono i mattoni fondamentali di ogni circuito integrato. In VLSI si usano MOSFET a effetto di campo, che possono essere molto piccoli.
  • Circuiti logici: combinazioni di transistor per fare porte AND, OR, NOT, che poi si uniscono in circuiti più complessi come ALU o memorie.
  • Interconnessioni: collegamenti metallici tra transistor per farli lavorare insieme. La sfida è minimizzare ritardi e perdite di segnale.

Esempio pratico: Progettazione di un processore semplice

Prendiamo un processore RISC molto basico, con unità di controllo, ALU e registri. Usando VLSI, invece di montare ogni componente su una scheda separata, li integri tutti in un unico chip. Ciò riduce la latenza, aumenta la velocità e consuma meno energia rispetto a soluzioni discrete.

Processo di progettazione VLSI

  1. Specifica: decidi cosa deve fare il chip, quanti transistor servono, velocità e potenza.
  2. Design logico: crei schemi digitali con porte logiche e circuiti sequenziali.
  3. Design fisico: trasformi il progetto in layout geometrico per fotolitografia.
  4. Simulazione e verifica: controlli che tutto funzioni correttamente con strumenti di simulazione.
  5. Fabbricazione: produzione del chip tramite processi CMOS avanzati.
  6. Testing: verifica finale su chip reali per confermare prestazioni e affidabilità.

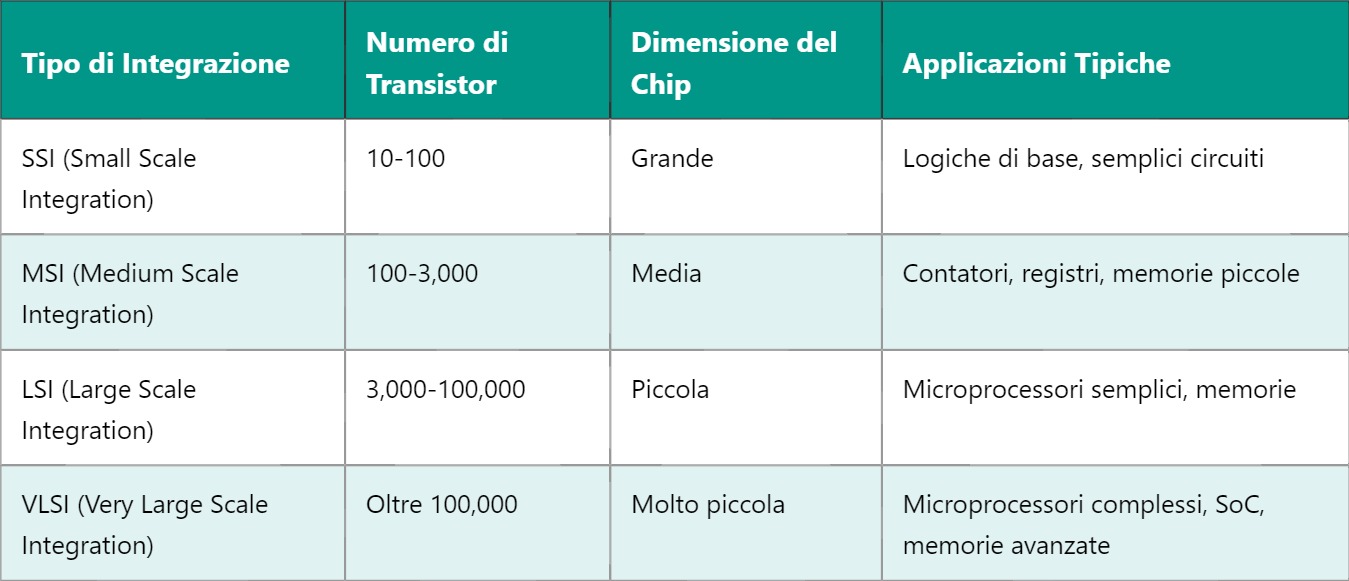

Tabella: Differenza tra VLSI e altre tecniche di integrazione

VLSI: Integrazione su Scala Molto Grande
Una cosa importante da capire è che il design VLSI non è solo mettere transistor vicini, ma gestire le interazioni elettriche, il calore, la sincronizzazione dei segnali e ottimizzare la potenza. Per esempio, nei chip moderni, il clock deve essere distribuito in modo uniforme, altrimenti rischi che alcune parti lavorino fuori tempo e il circuito si blocchi.

Oltre al design digitale, VLSI si occupa anche di circuiti analogici e mixed-signal, come convertitori ADC/DAC o amplificatori integrati, indispensabili in dispositivi che devono interagire con il mondo reale.

Un’altra cosa da considerare è la scala di produzione: tecnologie sempre più avanzate come 7nm o 5nm permettono di avere transistor più piccoli, quindi più potenti, ma la complessità di fabbricazione aumenta tantissimo, e serve un’accurata progettazione per evitare difetti.

Domani ti racconterò di come funziona la progettazione di sistemi su chip (SoC), una naturale evoluzione del VLSI, dove oltre al processore si integrano anche memorie, controller, e periferiche in un unico chip. Ti aiuterà a capire come si realizza un sistema completo in uno spazio ridotto.
